Tuotteet
Kokonaiskattavat sähkökemialliset korroosiosuojausjärjestelmät
Potentiostaattiset virtalähteet
Potentiostaattinen virtalähde (PPSU 2045)
Ominaisuudet:
- Valittavissa olevat säädettävät piirikohtaiset ulostulojännitteet ja virta-alueet 24V 10A / 12V 20A
- kaksi kokoa: 640x600x400 yhdestä neljään tai 1600x600x600 yhdestä kymmeneen anodipiiriin
- Kolme erilaista vertailuelektrodialuetta
- Automaatinen tai manuaaliajo valittavissa jokaiselle piirille (potentiostaattinen ja jatkuva virta)
- LCD mittarit potentiaalille, jännitteelle ja virralle.
- Potentiaali- ja virransäädöt jokaiselle piirille
- Selkeät LED ilmaisimet toiminnan valvontaan:
- PWR (päällä/pois)
- MEAS vilkkuu mitattavan piirin mukaan
- OVER ylisuojaus
- UNDER alisuojaus
- LIMIT virtaraja
- MAN jatkuvan virran syöttö
- Vaihtoehtoisesti alisuojausta voidaan seurata myös etänä joko piirikohtaisesti tai virtalähdekohtaisesti
- Optiona etäseurantaan voidaan käyttää myös 4-20mA signaalia
- RS485/MODBUS saatavilla kaikkiin piireihin etävalvontaa ja –hallintaa varten.
Tekniset tiedot:
Sisääntulo:
3 x 400VAC 50Hz 10A ±10% tai 1 x 230VAC 50Hz 10A ±
10%, Muita jännitteitä pyynnöstä
Ulostuloalueet:
12V 10A – 24V 5A
12V 20A – 24V 10A
Ulostulorippeli:
< 50mV
Vertailuelektrodien sisääntuloalueet:
-250…+750mV, esim. Zn – Fe
-2000…0mV, esim. Ag/AgCl2 – Al
Cu/CuSO4 – Fe
-450…0mV
Sisääntuloalueen voi valita yhdyskiskolla virtalähteessä
Sisääntuloimpedanssi:
1MΩ,
Toimintalämpötila:
-10 … +40°C
Pyynnöstä: -30 … +40°C
Suojausluokitus:
IP44
Koott:
1-4 anodipiiriä: 640x600x400
1-10 anodipiiriä: 1600x600x600
EMC:
EN 50081-1 (1992) päästöt
EN 50082-2 (1995) immuniteetti
(FIMKO)
Merkinnät: CE
ASCP-0.75/1.5 and ASCPSW-0.5/1.0
3045
Potentiostaattinen katodisen suojauksen virtalähde ASCP-0.75/1.5 ja ASCPSW-0.5/1.0
Neljä mallia:
- ASCP-0.75, Tulo: 42V 15A,
tyristoriohjaus - ASCP-1.5, Tulo: 42V 30A,
tyristoriohjaus - ASCPSW-0.5, Tulo: 42V 10A / 21V
20A, releohjaus - ASCPSW-1.0, Tulo: 42V 20A / 21V
40A, releohjaus
Ominaisuudet:
- Suunniteltu vesi- ja luonnonkaasuputkistoihin kuten
myös muihin maanalaisiin rakenteisiin,
mutta voidaan käyttää myös muissa kohteissa - Koko 500x500x300
- Tehokas salamasuojaus sisään- ja ulostuloissa (malli –O)
- Kolme erilaista vertailuelektrodialuetta
- Vaihtoehtoina potentiostattinen tai jatkuva virta
- LCD paneelimittarit potentiaalille, jännitteelle ja virralle
- Piirikohtaiset potentiaali ja virtarajoitukset
- Selkeät LED ilmaisimet toiminnan valvontaan:
- PWR (päällä/pois)
- MEAS vilkkuu mitattavan piirin mukaan
- OVER ylisuojaus
- UNDER alisuojaus
- LIMIT virtaraja
- MAN jatkuvan virran syöttö
- Optiona alisuojauksen etähallinta
- Optiona potentiaalia voidaan seurata myös 4-20mA signaalilla
- Releohjatut virtalähteet on saatavillamyös 48VDC sisääntulolla.
Tekniset tiedot:
Sisääntulo:
230VAC 50/60Hz 16A ±10%
Muita jännitteitä pyynnöstä
48VDC sisääntulo mahdollista releohjaukselle
Ulostuloalueet:
ASCP-0.75 42V 15A
ASCP-1.5: 42V 30A
ASCP-0.5: 42V 10A / 21V 20A
ASCP-1.0: 42V 20A / 21V 40A
Ulostulorippeli:
mallit 0.75 ja 1.5: muutama voltti maksimikuormalla
mallit 0.5 ja 1.0: < 500mV
Vertailuelektrodien sisääntuloalueet:
-250…+750mV, e.g. Zn – Fe
-2500…0mV, e.g. Ag/AgCl2 – AlCu/CuSO4 – Fe
-3000…0mV
sisääntuloalueen voi valita yhdyskiskolla virtalähteessä
Sisääntuloimpedanssi:
1MΩ,
Toimintaperiaate:
Mallit 0.75 ja 1.5:
Tyristorin vaihekulmaohjattu silta.
Tasasuuntaajaa ohjaa potentiostaattinen ohjaus.
Mallit 0.5 ja 1.0:
DC/DC relemuunninta ohjaa potentiostaattinen ohjaus.
Ohjaus voidaan valita dippikytkimellä ohjausyksiköstä
Toimintalämpötila:
-10 … +50°C
Pyynnöstä: -30 … +50°C (mallit -E)
Suojausluokitus: IP44
Koot: 500x500x300 (KxLxS)
EMC:
Mallit 0.75 and 1.5:
EN 50081-1 (1992) päästöt
EN 50082-2 (1995) immuniteetti
(FIMKO)
Jännitepiikki-immuniteetti:
Mallit 0.75 ja 1.5:
EN 61000-4-5 ja
4kV testaus kaikissa sisään- ja ulostuloissa.
Merkinnät: Mallit 0.75 ja 1.5: CE
3045

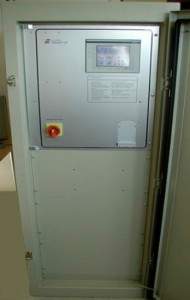

3045PLC Katodisen suojauksen virtalähde
Ominaisuudet:
- Kaikki säädöt ja tarkistukset voidaan tehdä suoraan käyttäjäystävällisen kosketusnäytön kautta
- Tukee jopa 30 anodipiiriä. Virtalähteen koko joko 1600x600x500 tai 760 x 600 x 350 riippuen tarvittavasta tehosta.
- Potentiaali, ulostuleva jännite ja virta voidaan nähdä digitaalisesta näytöstä tai analogisista mittareista.
- Virtarajaa ja potentiaaliarvoa voidaan säätää suoraan näytöstä olevista säätimistä tai säätökentästä numeerisesti.
- Mahdollisuus lisätä asiakaskohtainen näyttöpääte, josta voi nähdä suojausjärjestelmän tilan mukaan lukien reaaliaikaisen potentiaalitilan eri kohteissa.
- Potentiostaattinen tai vakiovirta-asetus jokaiselle piirille.
- Useita vertailuelektrodisyöttöjä jokaiselle piirille.
- Monia erilaisia ulostulojännitteitä ja virta-arvoja asiakasvaatimusten mukaisesti.
- Hälytysrele, modeemi, RD485/MODBUS ja WEB-palvelin ulkoista seurantaa varten.
WEB-palvelin sisältää:
- Normaaleilla selaimella voidaan säätää ja seurata virtalähteen toimintaa samasta näkymästä kuin paikallisesti kosketusnäytöltäkin.
- Voidaan yhdistää asiakkaan sisäverkkoon tai julkiseen internetiin kaukovalvontaa varten.
- GSM modeemi mahdollistaa myös Point to Point yhteyden suoraan toimistolta.
- Historiatiedoista voidaan seurata potentiaali- ja virta-arvojen muutoksia.
Tuotteet .pdf-muodossa
Al-anodit
Alumiiniset runkoanodit
| Alumiiniset runkoanodit | ||||||
|---|---|---|---|---|---|---|
| Tyyppi | Materiaali | Alumiinin paino (kg) | Anodin paino (kg) | L (mm | B (mm) | H (mm) |
| 15AL | Alumiini | 1,1 | 1,5 | 220 | 100 | 30 |
| 25AL | Alumiini | 2 | 2,5 | 270 | 120 | 32 |
| 43AL | Alumiini | 3,4 | 4,3 | 370 | 120 | 32 |
| 60AL | Alumiini | 5,2 | 6 | 600 | 120 | 41 |
| 80AL | Alumiini | 7,5 | 8 | 350 | 150 | 62 |
| 90AL | Alumiini | 7,8 | 9 | 960 | 120 | 37 |
| 93AL | Alumiini | 7,9 | 9,3 | 960 | 120 | 37 |
| 114AL | Alumiini | 10,6 | 11,4 | 60 0 |
120 | 76 |
| 170AL | Alumiini | 15,8 | 17 | 960 | 120 | 73 |
| 175AL | Alumiini | 16,1 | 17,5 | 960 | 120 | 73 |
| 350AL | Alumiini | 31,6 | 35 | 1920 | 120 | 71 |
| 399AL | Alumiini | 33,3 | 39,9 | 2500 | 105 | 60 |
Anodit kiinteisiin rakenteisiin
| Anodit kiinteisiin rakenteisiin | ||||||
|---|---|---|---|---|---|---|
| Tyyppi | Materiaali | Alumiinin paino (kg) | Anodin paino (kg) | L (mm) | B (mm) | H (mm) |
| 280 HAL | Alumiini | 21,5 | 27,3 | 1000 | 112 | 90 |
| 385 HAL | Alumiini | 30 | 37,7 | 1400 | 112 | 90 |
| 516 HAL | Alumiini | 40 | 51,6 | 2015 | 110 | 85 |
| 485 HAL | Alumiini | 40 | 47,7 | 1440 | 130 | 105 |
| 527 HAL | Alumiini | 45 | 52,7 | 1525 | 133 | 104 |
| 566 HAL | Alumiini | 45 | 56,6 | 2250 | 110 | 85 |
| 616 HAL | Alumiini | 50 | 61,6 | 2480 | 110 | 85 |
| 585 HAL | Alumiini | 50 | 58,5 | 1500 | 140 | 110 |
| 625 HAL | Alumiini | 54,8 | 62,5 | 1500 | 140 | 120 |
HAL-tyypin anodeja on pyynnöstä saatavilla 2.5m pituuteen asti. Mitat ja painot ovat nimellisarvoja.

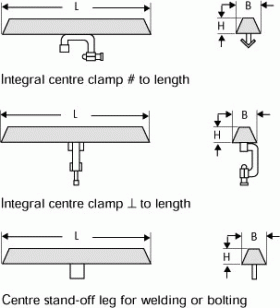

Säiliöanodit
| Säiliöanodit | ||||||
|---|---|---|---|---|---|---|
| Tyyppi | Materiaali | Alumiinin paino (kg) | Anodin paino (kg) | L (mm) | B (mm) | H (mm) |
| 44TAL | Alumiini | 3,8 | 4,4 | 400 | 70 | 60 |
| 68TAL C4 | Alumiini | 5,2 | 6,8 | 700 | 60 | 50 |
| 68TAL C3 | Alumiini | 5,2 | 6,8 | 700 | 60 | 50 |
| 96TAL | Alumiini | 8,5 | 9,6 | 750 | 77 | 65 |
| 105TAL | Alumiini | 8,7 | 10,3 | 1235 | 64 | 51 |
| 100TAL | Alumiini | 8,7 | 10 | 1235 | 62 | 45 |
| 107TAL C4 | Alumiini | 9,1 | 10,7 | 750 | 77 | 65 |
| 107TAL C3 | Alumiini | 9,1 | 10,7 | 750 | 77 | 65 |
| 125TAL | Alumiini | 11,2 | 12,5 | 1235 | 68 | 57 |
| 130TAL | Alumiini | 11,2 | 12,8 | 1235 | 68 | 58 |
| 160TAL | Alumiini | 13,7 | 15,7 | 1600 | 70 | 52 |
| 200TAL | Alumiini | 17,7 | 19,7 | 1600 | 76 | 63 |
| 200TAL | Alumiini | 18,4 | 20 | 1600 | 76 | 63 |
| 230TAL | Alumiini | 20 | 22,6 | 2100 | 74 | 56 |
| 320TAL | Alumiini | 29,7 | 31,7 | 1600 | 95 | 84 |
Muita anodityyppejä on mahdollista valmistaa asiakkaan vaatimusten mukaisesti. Kaikki mitat ja painot ovat nimellisarvoja.
AI-Anoidien yleisominaisuudet
Kemiallinen koostumus
Bacalin-seos
Zn 3,5 – 5,5%
In 0.01 – 0.03%
Mn 0,1 – 0.25%
Fe 0,22% maks.
Si 0,10% maks.
Cu 0,01% maks.
Al Loput
Sähkökemialliset ominaisuudet:
Suljetun piirin potentiaali:
-1120mV Ag/AgCl vasten
Virtakapasiteetti:
maks. 2550 Ah/kg
Tehollisarvo: 86%
Kulutus:
3,5 kilogrammaa per ampeerivuosi
Huomioitavaa:
Korkea käyttöjännite joka mahdollistaa anodin käytön kohteissa, joissa veden resistiivisyys rajoittaa normaalin alumiinianodin käyttöä.
Zn-anodit
Sinkkiset akselianodit
| Sinkkisten akselianodien standardikoot OD/ID | ||||
|---|---|---|---|---|
| Tyyppi 1 | Materiaali | Sinkin paino (kg) | Anodin paino (kg) | A (mm) |
| 44/25 | Sinkki | 0,165 | 0,1 | 44 |
| 44/22 | Sinkki | 0,185 | 0,1 | 44 |
| 49/30 | Sinkki | 0,2 | 0,2 | 49 |
| 44/19 | Sinkki | 0,2 | 0,2 | 44 |
| Tyyppi 2 | Materiaali | Sinkin paino (kg) | Anodin paino (kg) | A (mm) |
| 55/30 | Sinkki | 0,685 | 0,6 | 55 |
| 55/22 | Sinkki | 0,83 | 0,8 | 55 |
| 55/19 | Sinkki | 0,86 | 0,8 | 55 |
| 70/40 | Sinkki | 1,07 | 1 | 70 |
| 70/38 | Sinkki | 1,1 | 1,1 | 70 |
| 70/35 | Sinkki | 1,23 | 1,2 | 70 |
| 70/32 | Sinkki | 1,3 | 1,3 | 70 |
| 85/60 | Sinkki | 1,85 | 1,8 | 85 |
| 85/50 | Sinkki | 2,37 | 2,3 | 85 |
| 85/45 | Sinkki | 2,65 | 2,6 | 85 |
Sinkkiset säiliöanodit
| Sinkkiset säiliöanodit | ||||||
|---|---|---|---|---|---|---|
| Tyyppi | Materiaali | Sinkin paino (kg) | Anodin paino (kg) | A (mm) | B (mm) | H (mm) |
| Bera 50 T | Sinkki | 4,4 | 5 | 47 | 40 | |
| Bera 105 T | Sinkki | 9,4 | 10 | 70 | 60 | |
| Bera 140 T | Sinkki | 12,6 | 14 | 1235 | 40 | 40 |
| 220 T | Sinkki | 20,2 | 22 | 64 | 51 | |
| Bera 225 T | Sinkki | 20,3 | 22,5 | 1235 | 50 | 50 |
| 300 T | Sinkki | 28,2 | 30 | 68 | 58 | |
| Bera 305 T | Sinkki | 28,3 | 30,5 | 1235 | 58 | 58 |
| 450 T | Sinkki | 42,7 | 45 | 76 | 63 | |
| 500 T | Sinkki | 48,1 | 50 | 78 | 68 | |
| 570 T | Sinkki | 55 | 57 | 86 | 66 | |

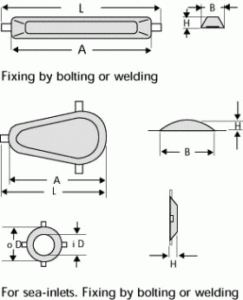

Sinkkisten runkoanodien standardikoot:
| Sinkkisten runkoanodien standardikoot: | ||||||
|---|---|---|---|---|---|---|
| Tyyppi | Materiaali | Sinkin paino (kg) | Anodin paino(kg) | A (mm) | B (mm) | H (mm) |
| Bera 2 | Sinkki | 0,21 | 0,2 | 98 | 35 | 15 |
| Bera 5 | Sinkki | 0,44 | 0,5 | 120 | 46 | 23 |
| Bera 10 | Sinkki | 0,9 | 1 | 140 | 62 | 28 |
| Bera 20 | Sinkki | 1,9 | 2 | 165 | 90 | 30 |
| Bera 22 | Sinkki | 2,1 | 2,2 | 230 | 77 | 32 |
| Bera 35 | Sinkki | 3,2 | 3,5 | 220 | 100 | 29 |
| Bera 55 | Sinkki | 5,1 | 5,5 | 260 | 110 | 32 |
| Bera 102 | Sinkki | 9,3 | 10,2 | 350 | 150 | 32 |
| Bera 105 | Sinkki | 9,6 | 10,5 | 405 | 220 | 35 |
| Bera 145 | Sinkki | 13,5 | 14,5 | 405 | 220 | 45 |
| Bera 155 | Sinkki | 14,7 | 15,5 | 590 | 120 | 45 |
| Bera 235 | Sinkki | 21,5 | 23,5 | 960 | 120 | 39 |
Sinkkianodit jäähdytyjärjestelmiin
Anodeihin on mahdollista saada erikokoisia ytimiä, esimeriksi halkaisijaltaan 5mm, 1/4”, 3/8” tai 1/2″.
| Sinkkianodit jäähdytysjärjestelmiin | |||
|---|---|---|---|
| Tyyppi | Anodin paino (kg) | Halkaisija (mm) | L (mm) |
| 12 K/33 | 0,03 | 12 | 33 |
| 12 K/90 | 0,03 | 0,07 | 90 |
| 12 K/300 | 0,25 | 12 | 300 |
| 13 K | 0,05 | 13 | 56 |
| 17 K300 | 0,5 | 17 | 300 |
| 22 K200 | 0,5 | 22 | 200 |
| 28 K400 | 1,7 | 28 | 400 |
| 30 K320 | 1,6 | 30 | 320 |
| 40 K215 | 2 | 40 | 215 |
| 50 K215 | 2,9 | 50 | 215 |
| 60 K215 | 4,5 | 60 | 215 |
| 70 K215 | 5,8 | 70 | 215 |
| 80 K215 | 7,5 | 80 | 215 |
| 104 K27 | 1,6 | 104 | 27 |
| Tyyppi | Anodin paino (kg) | Halkaisija (mm) | H (mm) | L (mm) | B (mm) |
| 78 K | 1,2 | 78 | 45 | ||
| 140 K | 2,5 | 140 | 25 | ||
| 180 K | 4,2 | 180 | 25 | ||
| 200 K | 5,1 | 200 | 25 | ||
| KBS 1 | 1,5 | 20 | 240 | 45 | |
| KBS 2 | 2 | 15 | 190 | 100 | |
| KBS 3 | 7,1 | 30 | 220 | 150 | |
| KBS 4 | 7 | 34 | 220 | 130 | |
| KBS 5 | 0,9 | 15 | 170 | 50 | |
| KBS 6 | 0,3 | 12 | 120 | 50 |
Sinkkianodien yleiset ominaisuudet
kemiallinen koostumus
BERA sinkkiseos
Al 0,15 – 0,30%
Cd 0,04 – 0,06%
Fe 0,002% maks.
Sn 0,001% maks.
Cu 0,001% maks.
Pb 0,004% maks.
Si 0,10% maks.
Zn Loput
Sähkökemialliset ominaisuudet:
Tehokkuus 95%
Potentiaali -1,10V Cu/CuSo4 vasten
Kapasiteetti 780 Ah/kg
Kulutus 11.2 kilogrammaa per ampeerivuosi.
